总线概述

微处理器（CPU）、主存（ROM、RAM）以及I/O接口是通过一组共享的、并行的电子通路连接的。这种将所有功能部件连接到一组公共信息传输线上的结构，就是总线拓扑结构 (Bus Topology)。

在这种结构中，CPU通常作为总线主控设备，而内存和I/O接口作为总线从属设备。（方便以后判断数据方向，主语方向一般是CPU）

总线分类

按功能划分

地址总线 (Address Bus, AB)

当CPU需要从内存读取数据或向I/O端口写入数据时，首先需要指明它要操作的具体单元。CPU将该单元的地址放置到地址总线上。

地址总线是单向的（通常是74LS373锁存器）。CPU是地址的唯一发起者，它始终是向外输出地址信号。存储器和I/O设备始终是地址的接收者，当发现总线上的地址与自身地址匹配时，才会响应后续的数据或控制信号。

地址总线的位数决定了寻址范围，关系是 $N = 2^W$ 。（例: Intel 8086 CPU有20位地址信号。因此，其物理寻址范围为 $2^{20}$ 个字节，即 1,048,576 字节，也就是 1MB 物理地址空间。）

数据总线 (Data Bus, DB)

在CPU、存储器和I/O设备之间传送数据信息的通道。双向传输。

写操作: CPU作为主设备，将数据输出到数据总线上，目标设备从总线读取该数据。
读操作: 目标设备作为响应，将数据输出到数据总线上，CPU从总线读取数据。

三态逻辑 (Tri-state Logic)

双向传输时通常采用双向三态形式。

由于多个设备（CPU, RAM, I/O）都可能需要向数据总线输出数据，为防止总线冲突（即多个设备同时驱动总线导致信号线之间短路），所有连接到数据总线的设备都必须具备三态输出能力（即高电平、低电平、高阻态 HZ）。

当设备未被选中时，其数据总线接口处于高阻态，相当于在电气上与总线断开。

数据总线宽度通常与微处理器的字长一致，表示在一个总线周期内可以传送的数据位数（比如16位处理器、32位处理器）。

控制总线 (Control Bus, CB)

CPU用于协调和同步所有总线操作的信号集合。控制总线是一组异质化的控制信号线的统称。

传送方向由具体控制信号来定，其位数也由系统的实际控制需要来定。

例如：

信号名称	方向	描述
`RD#`/ `WR#`	单向	CPU -> 设备 (读、写使能)
`INTR`/ `READY`	单向	设备 -> CPU (中断、就绪)
`HOLD`/ `HLDA`	双向交互	CPU 与设备之间的总线握手信号

按位置划分

片内总线

IC内部的信息通路，用于连接该芯片内部的各个功能单元（如寄存器与寄存器之间、寄存器与ALU之间的连接）

封装在芯片，内部不可见。设计、宽度和协议由芯片制造商（如Intel, ARM）在设计芯片时固定。

片总线 (Chip Bus / Component-level Bus)

连接同一块插件板（电路板，PCB）上各个芯片的总线。

常见片总线协议：

总线标准	全称	特点与用途
I²C	Inter-IC	低速、用于连接微控制器和外围芯片（如EEPROM、传感器）的串行总线。
SPI	Serial Peripheral Interface	短距离、高速的芯片间串行通信的总线。
UART	Universal Asynchronous Receiver/Transmitter	异步串行通信的逻辑标准

内总线 (Internal Bus / System Bus)

连接微机系统中各个插件板（显卡、声卡、网卡）与系统板（主板） 之间的总线。

是微机系统中最总要的总线，通常所说的总线就是这种总线。CPU插件板、内存插件板、I/O插件板通过一个共享的内总线（如主板插槽）进行互连。

外总线 (External Bus / Communication Bus)

微机系统和外部设备之间进行互连的总线。

与外部的、独立的硬件设备进行通信（传输距离更长、环境更复杂，速率通常远低于内总线）。

常见外总线：

总线标准	类型	描述
IEEE-488	并行外总线	一种（已过时）用于连接仪器仪表的并行外总线。
RS-232C	串行外总线	一种经典的串行外总线（通信端口）。
USB	串行外总线	现代标准的串行外总线。

总线性能与标准

总线性能

传输速率 (Transfer Rate, 也称为总线带宽)**:

衡量总线性能的最终指标，表示单位时间内总线可传输的数据总量（单位为MB/s）。

三种性能总关系：
$\text{传输速率} = (\frac{\text{总线宽度}}{8}) × \text{总线频率}$

常用芯片

型号	功能描述
74LS244	单向三态缓冲器/驱动器
74LS245	双向三态缓冲器/驱动器（收发器）
74LS373	带有三态输出的锁存器

74LS244

该芯片的数据流向是固定的，只能从 A 输入端流向 Y 输出端。（实际上用的挺少）

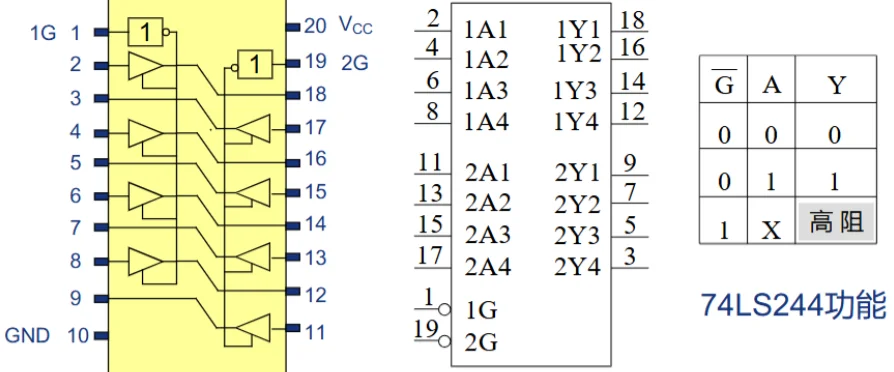

74LS244

八路驱动器，内部集成了8个三态门，可以一次性处理8位数据。

8路分为两组（Group 1: 1A1-1A4 -> 1Y1-1Y4，通过 1G 控制使能；Group 2: 2A1-2A4 -> 2Y1-2Y4，通过 2G 控制使能），两个使能端是低电平有效（从反相泡可以看出来）。

1其单向特性与地址总线和部分类型的控制总线匹配，同时，作为驱动器可以增强信号的驱动能力（从CPU里面出来的信号波形不是很完整）。

74LS245

也被称为收发器。在两个数据端（A0 和 B0）之间，并联了两个方向相反的单向三态门。

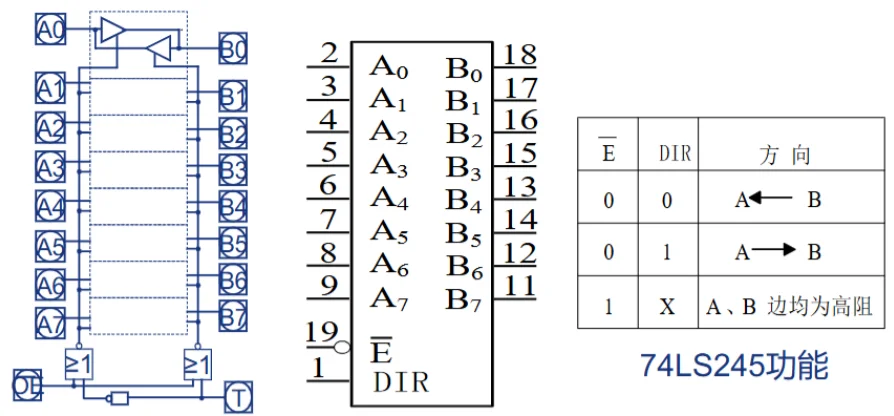

74LS245

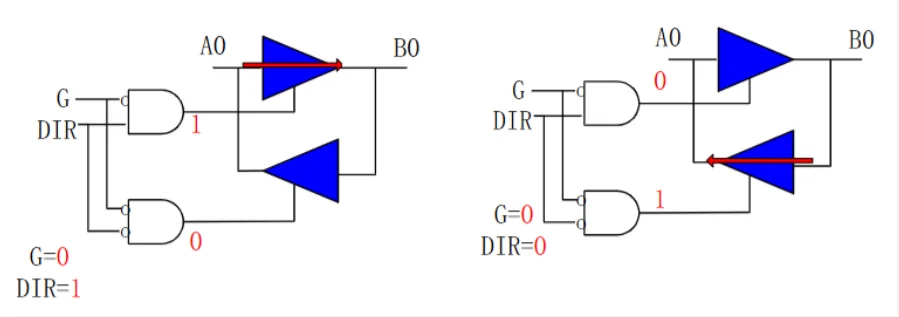

内部结构，相反三态门

拥有两个控制信号：

E (Gate Enable): 全局使能信号。决定整个双向通道是工作，还是处于高阻态，依然是低电平有效。
DIR (Direction): 方向控制信号。在通道被E使能时，选择数据是A->B传输，还是B->A传输。

74LS373

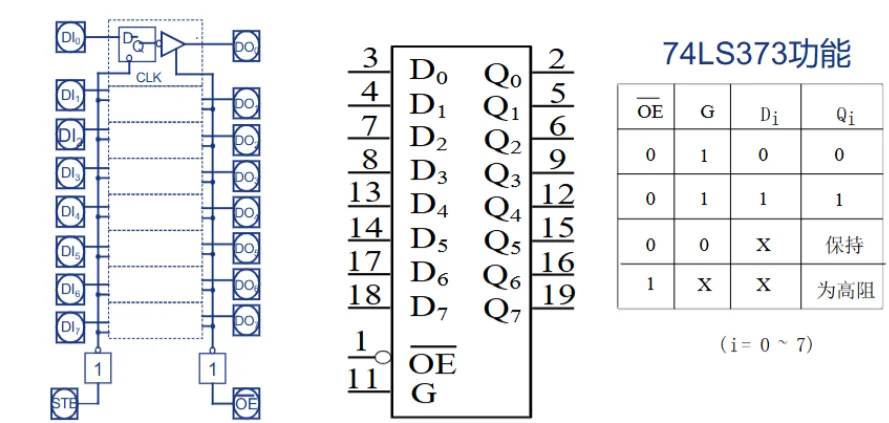

74LS373

由两个独立逻辑单元组成：

D型锁存器: 存储/保持数据。（由G控制。使能时，锁存器处于透明状态，输出1Q跟随输入1D的逻辑电平变化；非使能时，锁存器被关闭，保存上一瞬间1D上的逻辑状态。）
三态输出门: 负责控制数据是否被驱动到输出总线。（由OE控制使能是传输还是高阻态）

8086 引脚以及工作方式

CPU必须通过物理引脚与外部的逻辑部件完成信息的交换。

总线复用

8086 一共的40个引脚不足以承载20位地址总线和16位数据总线及其他的控制线。

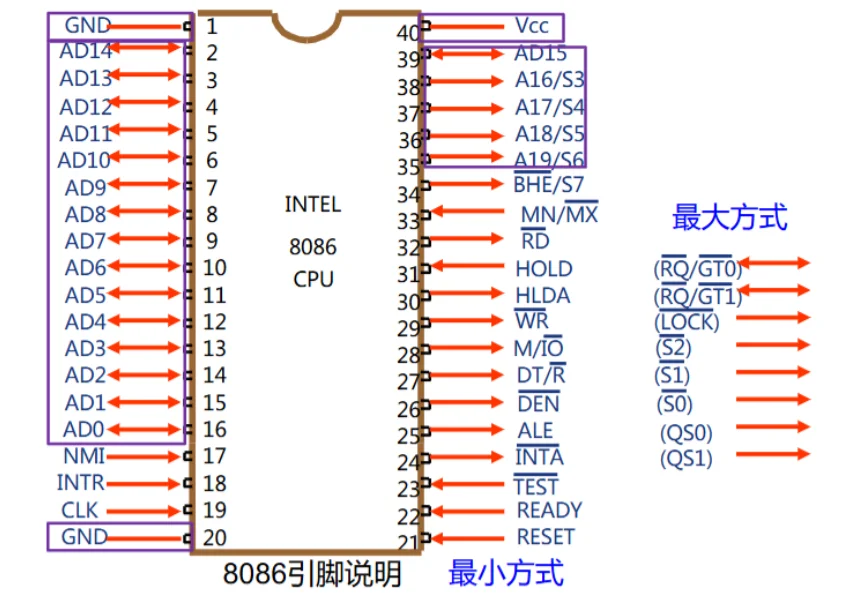

8086两种工作方式及引脚复用说明

8086采用了分时复用 技术：

AD0 - AD15 (Pin 2-16, 39): 地址/数据复用总线，
- 在总线周期的T1，传递地址总线低16位 (A0-A15)；
- 在总线周期的T2-T4，转而用作数据总线 (D0-D15)。
A16/S3 - A19/S6 (Pin 35-38): 地址/状态复用总线。
- 在总线周期的T1，传送地址总线高4位 (A16-A19)（构成20位完整地址）；
- 在总线周期的T2-T4，转而输出CPU的内部状态信号 (S3-S6)。

双工作模式

即使复用了地址和数据总线，剩余的引脚仍不足以同时支持简单系统（CPU自行控制）和复杂系统（多处理器协同工作）所需的两套不同的控制信号。

8086使用 MN/MX#（Pin 33）来切换CPU的工作模式，使Pin 24-31具有双重功能。

最小方式

MN/MX# 连接到高电平（Vcc）时激活。

CPU自行产生总线控制信号（引脚24-31直接输出控制信号，例如 INTA# (中断应答), ALE (地址锁存允许), RD# (读), WR# (写), M/IO# (内存/IO选择) 等）

适用于单处理器 系统，CPU直接控制总线，无需外部总线控制器。

最大方式

MN/MX# 连接到低电平（GND）时激活。

CPU不直接产生控制信号，而是输出编码后的状态信号，用于多处理器系统的总线仲裁。

引脚24-31被重定义：
- S0#, S1#, S2# (26-28): CPU输出编码的状态。系统必须外接一个8288，由8288来解码状态信号，并生成系统总线控制信号（RD#, WR#, ALE等）。
- RQ#/GT0#, RQ#/GT1# (30-31): 请求/准许信号。用于总线仲裁的信号，例如允许8087数学协处理器请求并获得总线的控制权。
- LOCK# (29): 总线锁定信号，用于保证多处理器环境下的原子操作。

8086 最小方式系统总线结构

$CLK$

对于8086/8088系统，时钟信号是由外部的专用芯片提供的。（8284A 时钟发生器，接收来自晶振的原始频率，经过分频和整形后，向CPU提供稳定的时钟脉冲）

对于8086/8088，时钟信号占空比为33%时是最佳状态。

工作频率

标准版: 8086 和 8088 的最高标准主频为 5MHz。
高速版: 随着半导体工艺的改进，Intel推出了更高频率的版本。
- 8086-2: 主频 8MHz。
- 8086-1: 主频 10MHz。

（与现代CPU命名习惯不同，数字越小代表频率越高或版本越新，8086-1是性能最强的版本）

时序概念

时序: 信息在总线上的出现不仅要有空间顺序，还要有严格的顺序和准确的时间。这种时间和逻辑上的配合关系被称为时序。
时钟: 由时钟发生器产生的具有固定频率和占空比的脉冲序列。是整个微机系统的时间基准，所有部件的动作都必须与此信号同步。
主频: 时钟的频率，衡量CPU处理速度的一个指标。
时钟周期: 主频的倒数（ $T = 1/f$ ）。
总线周期: CPU通过总线对存储器或I/O端口进行一次完整的访问（读或写）所需的时间。

一个基本的总线周期需要至少4个时钟周期（即4个T状态，通常标记为T1, T2, T3, T4）。

状态/周期	描述
T1 状态	CPU输出地址。
T2 状态	CPU输出控制信号，总线切换方向。
T3 状态	数据准备/传输。
T4 状态	总线周期结束。
Tw (等待状态)	实质上是延长了T3状态，给慢速设备提供额外的时间。设备准备好后，拉高 `READY`，CPU进入T4结束周期。
Ti (空闲状态)	执行完一个总线周期，且内部指令队列已满或正在执行一条耗时较长的指令（如乘法），不需要立即访问总线时，总线接口单元会进入空闲状态。

$ALE$

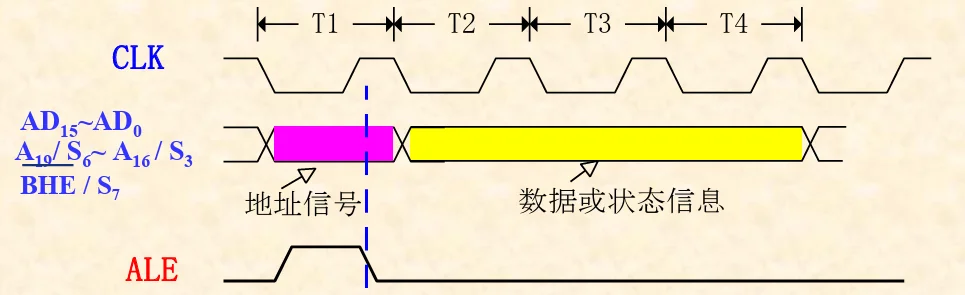

ALE信号工作示意

地址锁存允许信号，高电平表示地址线的地址信息有效。利用它的下降沿控制74LS373锁存器（其实就是低电平开启锁存器的G使能）把地址信号和BHE信号锁存在地址锁存器。

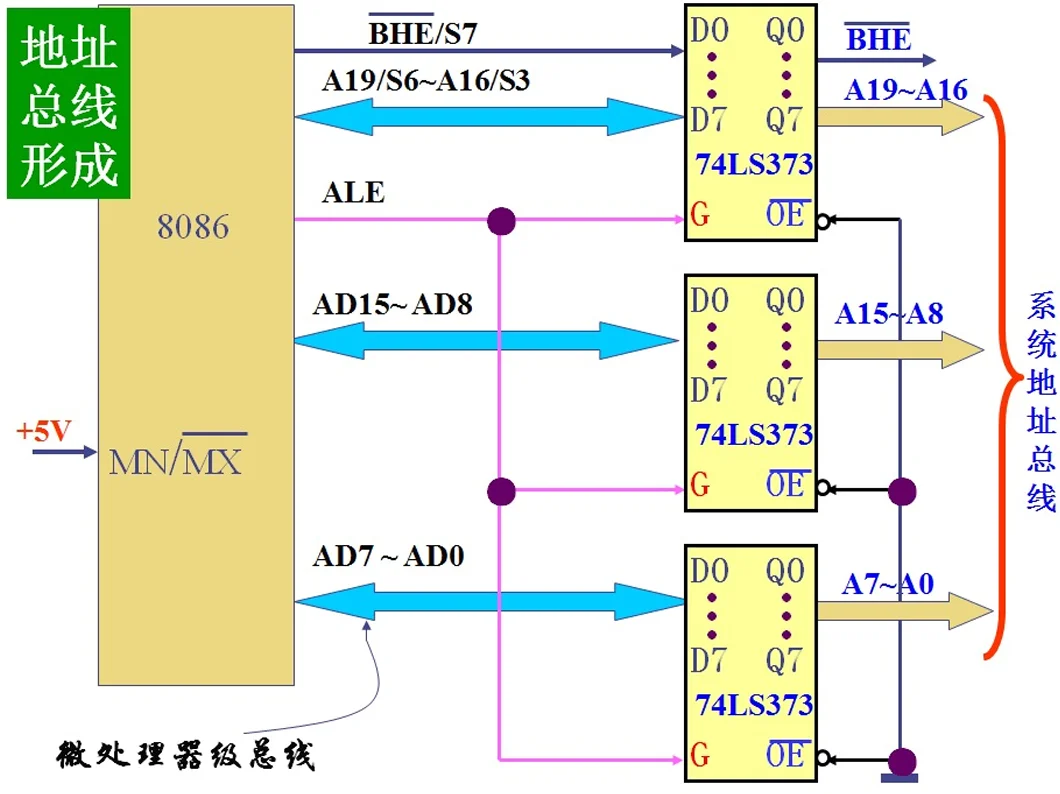

地址总线

$\overline{BHE}$

低电平有效，表示使用高8位数据线。

操作	BHE	A₀	使用的数据引脚
读或写偶地址的一个字	0	0	AD₁₅~AD₀
读或写偶地址的一个字节	1	0	AD₇~AD₀
读或写奇地址的一个字节	0	1	AD₁₅~AD₈
读或写奇地址的一个字	0	1	第一个总线周期：AD₁₅~AD₈（传输低位数据字节）第二个总线周期：AD₇~AD₀（传输高位数据字节）

$DT/\overline{R}$ & $\overline{DEN}$

$DT/\overline{R}$ 控制数据传输方向；控制74LS245的传送方向
$\overline{DEN}$ 控制数据有效时间；控制74LS245的输出允许

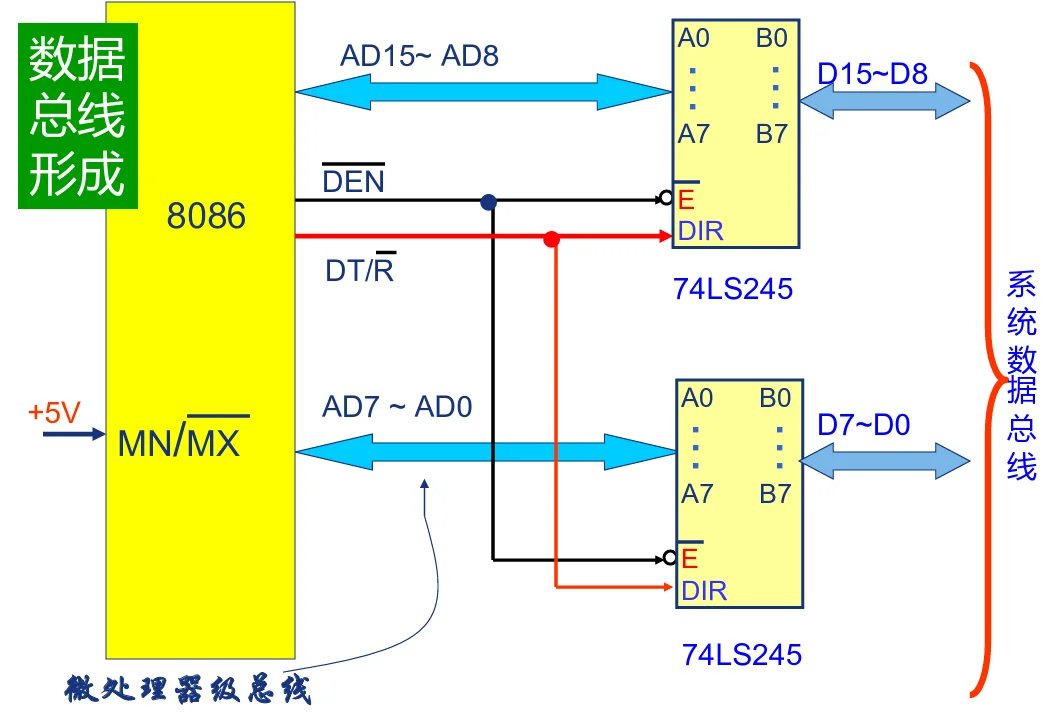

数据总线构成

$\overline{RD}$ & $\overline{WR}$

8086 的总线时序

复位和启动

内外 RESET 信号：RESET输入必须保持高电平至少4个时钟周期，内部RESET信号的触发滞后于外部RESET输入，且依赖于CLK的特定边沿（CPU内部逻辑对外部异步复位信号的采样与同步过程）
总线状态变化：内部RESET信号有效期间，总线处于“浮空”状态。此时，8086的所有三态输出引脚（包括地址总线、数据总线及控制总线）均呈现高阻抗状态。

RESET 之后各寄存器的值

寄存器	内容	说明
IF=1, 其他标志位	清除	IF 为中断允许标志，意味着复位后 CPU 处于允许可屏蔽中断（INTR）的状态，其余的算术标志位清零
指令指针（IP）	0000H	复位时，流水线被清空，任何预取但未执行的指令都被丢弃，CPU必须重新从内存取指。
CS寄存器	FFFFH	为了配合IP寄存器，将CPU的执行流指向内存的高端地址区域
DS寄存器	0000H	—
SS寄存器	0000H	—
ES寄存器	0000H	—
指令队列	空	—

复位后启动与执行流

graph LR
    A[CPU复位] --> B[CS:IP 指向 FFFF0H]
    B --> C[CPU从 FFFF0H 处<br/>取出 JMP 指令]
    C --> D[执行JMP指令]
    D --> E[修改 CS 和 IP 的值<br/>转移到内存低地址空间]
    E --> F[CPU开始顺序执行<br/>系统初始化代码（BIOS等）]

8086复位后重新启动时，便从内存的 FFFF0H 处开始执行指令

在 FFFF:0000H （即 FFFF0H地址）内存单元内，一般存放一条 JMP指令，以便跳转到要执行程序的首地址运行（由于启动地址 FFFF0H 到内存顶端 FFFFFH 只有16个字节的空间，这一狭小的区域无法容纳完整的系统初始化程序）

最小模式总线读写

概述

最小方式总线读操作时序图

当8086 CPU需要与外部存储器或I/O端口交换数据，或者需要填充指令队列时，必须执行一个总线周期（四个或更多时钟周期，考虑到 $T_W$ 的存在）。这也就是所谓的总线读/写操作，所有的总线操作均由CPU内部的总线接口单元控制并执行。

最小模式总线读操作

T1 周期（地址输出与控制信号建立）

graph LR
    A[T₁周期开始] --> B[确定访问对象<br/>M/IO信号有效]
    B --> C[输出地址信息]
    C --> D[地址锁存<br/>ALE信号正脉冲]
    D --> E[高位数据库选通<br/>BHE/S7信号有效]
    E --> F[数据流向控制<br/>DT/R置低电平]
    F --> G[T₁周期结束]

访问空间选择（ $M/\overline{IO}$ ）：

在 $T_1$ 周期伊始，CPU首先要确定是访问内存还是I/O设备，即在 $M/\overline{IO}$ 引脚上发出有效电平（该信号在整个总线周期内保持稳定）

地址输出：

访问空间	地址线使用位数
存储器	20 位
I/O 端口	16 位

地址锁存（ $ALE$ ）：

因为 $AD$ 总线是复用的（ $T_1$ 传地址， $T_2$ 之后传数据），地址信息必须在 $T_1$ 结束前被保存下来，否则后续传输数据时地址会丢失。

CPU在 $T_1$ 状态从 ALE 引脚输出一个正脉冲，该信号直接连接到外部的输出缓冲锁存器芯片（373），该芯片利用 ALE 的下降沿将总线上的地址信息锁存并保持输出，让 CPU 可以干其他的事情。

高位数据选通（ $\overline{BHE}$ ）（可选，仅在此总线周期涉及奇地址寻址时产生）：

$\overline{BHE}$ (Bus High Enable) 有效表示允许访问奇地址库，配合 $A_0$ 信号，CPU可以区分是读取低8位、高8位还是整个16位字。

数据流向控制（ $DT/\overline{R}$ ）：

$DT/\overline{R}$ 信号输出给 245 芯片，控制数据的流向方向。

T2 周期（数据准备）

总线复用转换：

CPU 撤销在 $AD_{15} \sim AD_0$ 上的地址信号驱动，使这组引脚进入高阻状态

状态信号输出：

高4位地址/状态复用线（ $A_{19}/S_6 \sim A_{16}/S_3$ ）以及高位允许线（ $\overline{BHE}/S_7$ ）在 $T_2$ 期间切换为状态输出线。

状态位	描述
$S_6$	指示当前总线周期是否由 DMA 控制
$S_5$	指示当前中断允许标志（IF）的状态
$S_4, S_3$	指示当前使用的段寄存器（CS, DS, ES, SS）

数据收发使能（ $\overline{DEN}$ ）：

给数据总线缓冲芯片（245）使能，让数据通路打开。

读写命令发出（ $\overline{RD}、\overline{WR}$ ）:

直接作用于存储器或者 I/O 端口芯片，让它们准备好其数据总线缓冲芯片。

T3 周期（数据传输）

外部设备响应：

经过 $T_1$ 的地址选通和 $T_2$ 的读命令（ $\overline{RD}$ ）触发，被选中的存储器单元或 I/O 端口在 $T_3$ 期间开始工作，外部设备将请求的数据正式驱动到地址/数据复用总线 ( $AD_{15} \sim AD_0$ ) 上。

Tw 周期（异步速度匹配）

READY 信号：由时钟产生器（如8284芯片）发给 CPU 的握手信号。

READY = 1：表示外设数据已准备就绪。
READY = 0：表示外设尚未就绪，请求等待。

CPU 并不是时刻监测 READY 信号，而是在特定的时间窗口进行采样：在 $T_3$ 状态的前沿（即 $T_2$ 结束进入 $T_3$ 的那个时钟上升沿或下降沿边界） 对 READY 引脚进行采样。

T4 周期（数据采样与周期结束）

CPU 在 $T_4$ 状态和前一状态（ $T_3$ 或 $T_W$ ）交界的下降沿处，对数据总线 $AD_{15} \sim AD_0$ 上的信号进行采样。在这一瞬间，总线上的电压状态被锁存入 CPU 内部的暂存器或指令队列中，完成了物理上的“读”操作。

完成数据读取后，CPU 必须释放总线：

$\overline{RD}$ 变高：撤销读命令，外部设备随即关闭输出驱动器，停止发送数据。
$\overline{DEN}$ 变高：关闭数据缓冲器使能，切断数据通路。
$DT/\overline{R}$ 恢复：数据传输方向控制信号可能会在周期结束后恢复默认状态或保持，等待下一周期的指令。

最小模式总线写操作

T1 周期

地址与控制信号的输出
- 地址驱动：与读周期一致，在 $T_1$ 期间，CPU 将存储单元或 I/O 端口的地址信息输出到 地址/数据复用总线 ( $AD_{15} \sim AD_0$ ) 以及地址/状态复用线上。
- ALE 锁存： $ALE$ 发出正脉冲，利用下降沿将地址信息锁存，以便后续 $AD$ 总线可以腾出来传输数据。
数据传输方向的建立
- $DT/\overline{R}$ 信号：在写操作中，数据发送/接收信号 ( $DT/\overline{R}$ ) 被置为 高电平

T2 状态

写控制信号有效： $\overline{WR}$

CPU 将 写信号 $\overline{WR}$ (Write) 置为 低电平（有效）。

数据的直接驱动

在 $T_1$ 的地址信息结束后，==总线没有进入高阻（浮空）状态，而是紧接着输出了有效的数据==

这是写操作与读操作的重大区别。在读操作中，CPU 必须释放总线让外设驱动数据；而在写操作中，地址和数据均由 CPU 这一侧驱动。因此，CPU 保持对总线的控制权，直接完成从“传地址”到“传数据”的切换。

T3 、Tw 周期

和读操作一样，根据 READY 信号的情况插入 Tw 周期，并进行数据总线的稳定上传。

T4 周期

利用 $\overline{WR}$ 的上升沿，外设将总线上的数据正式写入其内部存储单元。

T3 和 T4 的写入区别

简单来说， $T_2$ 、 $T_3$ 和 $T_W$ 是数据在总线上的“稳定保持期”，而 $T_4$ 的开始（即 $\overline{WR}$ 信号的上升沿）才是数据真正被“锁存（Latch）”或“写入”进存储芯片的瞬间

电信号在总线上传输存在延迟，且电平达到稳定值需要时间。如果 CPU 一把数据放上去立刻就让存储器保存，可能会因为电平未稳而导致写入错误数据。因此， $T_3$ 和 $T_W$ 的存在，本质上是CPU 在等待数据在总线上彻底稳定，并让存储器有足够的时间去“感知”这个数据。

中断响应周期

这个第七章会重点讲解，这里简单介绍一下时序流程。

当 CPU 接收到外部中断请求（ $INTR$ ）且中断允许标志 IF=1 时，CPU 会执行一个中断响应操作。这个操作在总线时序上表现为==两个连续的总线周期==

第一周期（ $\overline{INTA}$ 信号）

CPU 通过 $\overline{INTA}$ 引脚向外设端口（通常是 8259A 中断控制器）发送第一个负脉冲（低电平有效）。这个脉冲并不涉及数据传输，它的作用是信号握手

为了外设速度向下兼容，在第一个周期结束后，PPT指出会插入3个或2个空闲状态 $T_I$ （空闲状态周期）

第二周期

CPU 再次使 $\overline{INTA}$ 引脚变低，发出第二个负脉冲。外部中断控制器（如 8259A）在检测到这第二个脉冲后，会将其内部决定的 中断类型码（即中断向量） 放到数据总线的低8位 $AD_7 \sim AD_0$ 上。

CPU 在该周期的末尾（通常是 $T_4$ 前沿）读取数据总线上的这个 8位中断类型码。获得类型码后，CPU 计算中断向量表中的地址，从而跳转到相应的 中断服务程序 去执行。至此，硬件的中断响应周期结束，软件处理流程开始。

课后习题 & 其他习题

5.1简述8086引脚信号中M/IO、DT/R、RD、WR、ALE、DEN和BHE/S7的作用。

解：

M/IO为存储器/IO控制信号，用于区分CPU是访问存储器(M/IO=1)还是访问I/O端口(M/IO=0)。
DT/R为数据发送/接收信号，在 T1 周期用于指示 245 等数据缓冲芯片的传输方向。
RD为读控制信号。RD信号为低电平时，表示8086CPU执行读操作。在DMA方式时，RD处于高阻态。

(4) WR为写控制信号(输出，三态)。当8086CPU对存储器或I/O端口进行写操作时，WR为低电平。

(5) ALE为地址锁存允许信号(输出)。这是8086CPU在总线周期的第一个时钟周期内发出的正脉冲信号，其下降沿用来把地址/数据总线( $AD_{15}$ ~~$AD_{0}$ )以及地址/状态总线( $A_{19}/S_{6}$~~ $A_{16}/S_{3}$ )中的地址信息锁住存入地址锁存器中。

(6) DEN为数据允许信号(输出、三态)。在CPU访问存储器或I/O端口的总线周期的后一段时间内，该信号有效，用作系统中总线收发器的允许控制信号。

(7) BHE/S7为总线高允许/状态 $S_{7}$ 信号(输出三态)。这也是分时复用的双重总线，在总线周期开始的 $T_{1}$ 周期，作为总线高半部分允许信号，低电平有效。当BHE为低电平时，把读/写的8位数据与 $AD_{15}$ ~ $AD_{8}$ 连通。该信号与 $A_{0}$ (地址信号最低位)结合以决定数据字是高字节工作还是低字节工作。在总线周期的其他 $T$ 周期，该引脚输出状态信号 $S_{7}$ 。在DMA方式下，该引脚为高阻态。
